球磨機參數選擇和球磨機生產能力計算
發布時間：2014-12-15 14:49 瀏覽量：10121 來源：金鵬礦機
溫馨提示: 如果您想了解更多信息（如選礦設備價格、參數、規格及處理能力等），請聯系我們客服。
24小時熱線： 400-6969-268 在線咨詢
一、球磨機生產能力的計算

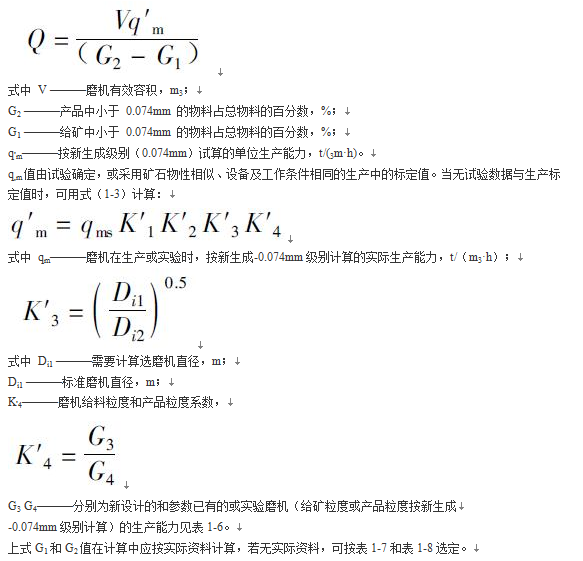

球磨機的生產能力由要求粉磨的物料量而確定，在設計選型時要有一定的富余能力。影響球磨機生產能力的因素很多，除了物料的性質（粒度、硬度、密度、溫度和濕度）、欲磨細程度（產品粒度）、加料均勻程度和磨機內研磨體裝載程度外，還與磨機結構形式（磨機筒體長度與直徑比、倉數、隔倉板和襯板的形狀）等有關。因此，從理論上確定磨機的生產能力是比較困難的，通常用實驗法與對比法來確定磨機的生產能力。磨機粉磨的生產能力一般按新生成的小于0.074mm（—200目）級別的粉礦量進行計算。
表1-4 礦石磨碎難易系數K,1
礦石硬度 | 難易度系數K,1 | 礦石硬度 | 難易度系數K,1 | ||
普氏系數 | 硬度等級 | 普氏系數 | 硬度等級 | ||
＜2 | 很軟 | 1.4-2.0 | 8-10 | 硬 | 0.75-0.85 |
2-4 | 軟 | 1.25-1.5 | ＞10 | 很硬 | 0.5-0.7 |
4-8 | 中等硬度 | 1.0 | |||
表1-5 磨機型式校正系數K,2
磨機型式 | 格子型球磨機 | 溢流型球磨機 | 棒磨機 |
K,2 | 1.0 | 0.9 | 0.85 |
表1-6 給礦粒度與產品粒度相對生產能力G3 或G4
給礦粒度/mm | 產品粒度/mm | |||||
0.4 | 0.3 | 0.2 | 0.15 | 0.10 | 0.074 | |
-0.074mm含量/% | ||||||
40 | 48 | 60 | 72 | 85 | 95 | |
40-0 | 0.77 | 0.81 | 0.83 | 0.81 | 0.80 | 0.78 |
表1-7 破碎產品粒度與0.074 mm 級別含量G1值
給礦粒度/mm | 產品粒度/mm | |||||
0.4 | 0.3 | 0.2 | 0.15 | 0.10 | 0.074 | |
-0.074mm含量/% | ||||||
40 | 48 | 60 | 72 | 85 | 95 | |
20-0 | 0.89 | 0.92 | 0.92 | 0.88 | 0.86 | 0.82 |
10-0 | 1.02 | 1.03 | 1.00 | 0.93 | 0.90 | 0.85 |
5-0 | 1.15 | 1.13 | 1.05 | 0.95 | 0.91 | 0.85 |
3-0 | 1.19 | 1.16 | 1.06 | 0.95 | 0.91 | 0.85 |
表1-8 不同產品粒度中0.074mm 級別含量G2值
破碎礦石粘度/mm | 40-0 | 20-0 | 10-0 | 5-0 | 3-0 | |
0.074mm級別含量G1/% | 難碎性礦石 | 2 | 5 | 8 | 10 | 15 |
中等可碎性礦石 | 3 | 6 | 10 | 15 | 23 | |
易碎礦石 | 5 | 8 | 15 | 20 | 25 | |
二、球磨機功率、轉速和介質裝載量的計算
1. 功率計算

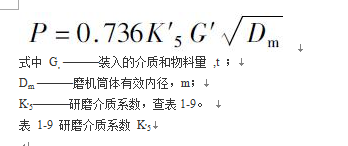

（1）按經驗公式計算功率：
介質種類充填率 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |
硅質如石 | 13.3 | 12.25 | 11.0 | 9.5 | 7.8 |
大鋼球 | 11.9 | 11.0 | 9.9 | 8.5 | 7.0 |
小鋼球 | 11.5 | 10.6 | 9.5 | 8.2 | 6.8 |

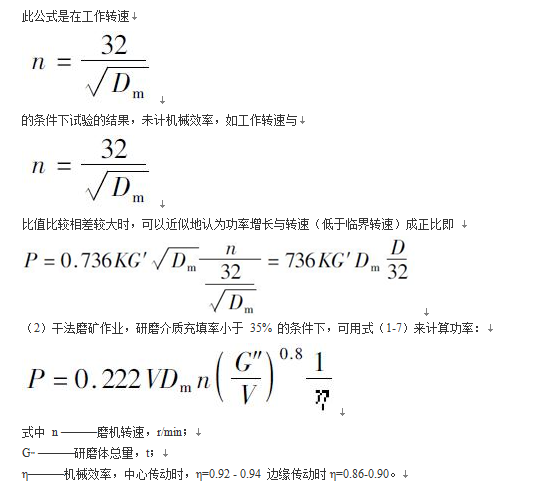

此公式是在工作轉速
2. 球磨機轉速計算
（1）臨界轉速
當筒體回轉時，磨內最外層研磨介質（體）與筒壁無相對滑動，剛好開始貼隨磨機筒體作周轉狀態運轉，這一瞬時的磨機轉速：
各類磨機的工作轉速見表1-10。
表1-10 各類磨機的工作轉速
磨機類型 | 球磨機 | 棒磨機 | 管磨機 |
工作轉速n0 | (0.76-0.88)nj | (0.65-0.70)nj | (0.68-0.76)nj |
在生產實踐中，影響研磨介質運動狀態的因素很多。因此，要根據實際情況選取適宜的工作轉速。在確定磨機的實際工作轉速時，應該考慮到磨機的規格、生產方式、襯板形式、研磨介質種類、填充率、被磨物料的物理化學性質、入磨物料粒度，要求產品的粉磨細度等的影響。能夠比較全面地反映這些因素的影響，應通過科學實驗來確定磨機的實際工作轉速。
